智能仓储物流立体库实训套件

瑞敖智能仓储物流实训系统基于飞瑞敖物联网信息平台,依托光载无线交换机、远端射频单元、模拟光纤、以太网交换机、WiFi设备服务,构建物联网的网络层,在实训室范围内形成稳定可靠的WiFi覆盖环境;各种接入设备(传感器件、控制器件、读卡器、移动终端等)都可以无线接入物联网信息平台,成为物联网实验设备的一部分,构建物联网的感知层;系统通过统一的物联网信息中心,完成数据的存储、分析和应用。

立刻购买 立刻购买

详细描述

1.产品简介

1.1 产品设计背景

随着物联网的发展,仓储物流成为物联网应用的主要领域之一,它推动了物流信息化的进程,使现代物流系统逐步朝向数字化、集成化、网络化、智能化等方向发展。上世纪九十年代首次出现物联网这个概念的时候,它仅仅指的是RFID技术的快速发展以及其在仓储物流行业中的广泛应用,虽然现如今物联网概念已经囊括了除RFID之外的如计算机网络、无线通信、传感器等诸多先进技术,但是其在仓储物流行业的应用依然是物联网产业中最为重要,最为不可或缺的一个实际产业应用。

在此基础上,广州飞瑞敖电子科技股份有限公司设计出了以物联网信息平台为网络核心,以诸多RFID读卡器、传感器、视频监控设备为感知层终端,以堆垛机、机器人为扩展,专门针对仓储物流行业应用的智能仓储物流实训套件。

1.2 产品设计目标

飞瑞敖智能仓储物流实训系统基于飞瑞敖物联网信息平台,依托光载无线交换机、远端射频单元、模拟光纤、以太网交换机、WiFi设备服务,构建物联网的网络层,在实训室范围内形成稳定可靠的WiFi覆盖环境;各种接入设备(传感器件、控制器件、读卡器、移动终端等)都可以无线接入物联网信息平台,成为物联网实验设备的一部分,构建物联网的感知层;系统通过统一的物联网信息中心,完成数据的存储、分析和应用。整体的架构图如下:

  • 智能仓储物流立体库实训套件-IOT-S02-02-张高武-V201802271331.png

智能仓储物流实训系统围绕特高频RFID技术和物联网信息平台这两个核心,通过RFID标签实现产品的自动识别和收货,紧密结合堆垛机、机器人、输送链等立体库设备,实现物品自动搬运,以及智能化分拣等功能,提高仓储配送管理的自动化和智能化水平。

1.3 产品创新点

智能仓储物流方案设计突出物联网技术在智能仓储物流方面的应用,展现了以下特点和优势:

信息化

仓储物流信息处理的电子化和计算机化,仓储物流信息存储的数字化和仓储物流业务数据的共享化等。

网络化

在本系统中,射频识别技术(RFID)、传感器技术、智能嵌入技术等物联网技术的应用,这种过程需要有高效的物流网络支持业务运作通过互联网实现信息的传递和共享,并运用电子方式完成操作例如通过无线网络来实现发放订单

自动化

系统设计运用了多种仓储物流自动化的技术及设备,如自动收货物品自动组托上架、物品自动运输到分拣口等,这些自动化技术的应用,可显著降低对人员的依赖性,提高劳动生产率减少物流作业的差错,具体体现如下:

a) 减少工作交接环节,责任更加明确。作业流程自动化,实现无纸化办公,降低了工人的工作强度和工作量。

b) 记录产品收货、组托、上架、拣货的进出数量、位置等信息;提高货物进出的正确率,减少对人的依赖性,降低人为失误。

c) 产品进出与货位标签对应,准确记录每种规格产品对应货位的库存,减少拣货失误;提高物品出入库过程中的识别率,可不开箱检查,同时识别多个物品,提高出入库效率。

智能化

智能化是信息化的一种高层次应用。智能化还是实现物联网优化运作的一个不可缺少的前提条件,系统的智能化体现在:

a) 采购、存储、销售三方之间实现产品信息共享和同步,可以对产品流转信息进行有效的追溯。

b) 提高仓库管理的精度,加强库存控制同时减少对人员的依赖性。

c) 有完善的权限设置,可以限制不同人员对不同模块的操作。

将货物、人员、设备三者结合,提高仓库管理的精度,加强库存控制同时减少对人员的依赖,通过RFID技术在仓储管理上的全面应用,有效减少缺货,使得仓库管理达到无纸化、便捷化;

2.产品介绍

2.1 产品概述

智能仓储物流实训室建设方案是以企业仓储物流业务流程为基础,以先进的仓储物流技术为实现手段,不仅实现采购货物自动收货、盘点结果自动生成、堆垛机/机器人自动搬运货物、出库物品信息自动收集的智能仓储物流流程,同时结合RFID识别设备和环境监测,实现仓储环境的实时监控,在完成仓储物流实训教学的同时,让学习者充分体验和感受物联网技术在仓储物流中的应用,通过实训和课题创新达到提升综合运用和管理水平的目的。

智能仓储物流实训室由智能仓储物流实训系统的基础数据、入库管理、库存管理、出库管理、人员管理五大功能单元、电子标签拣货系统和物联网环境监测管理软件组成。

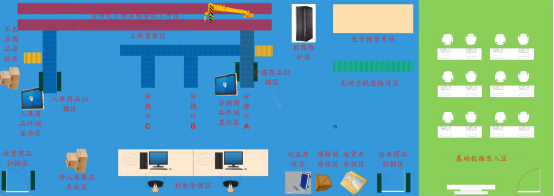

2.2 产品示意图


右方的基础数据录入区:用于模拟供应商制作商品标签。

左下方的收货商品扫描区:用于通道自动扫描采购商品。

左上方的自动化立体库堆垛机工作区:用于立体库堆垛机入库、出库操作。

中间上方的电子标签拣货系统:用于仓库摘果式拣货。

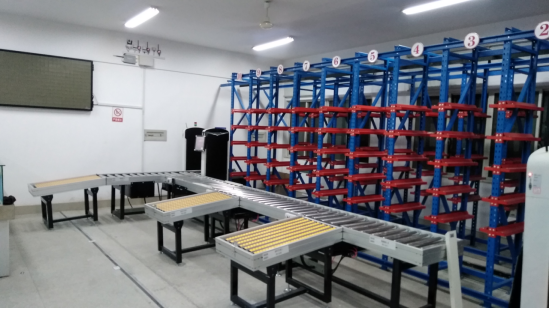

效果图1

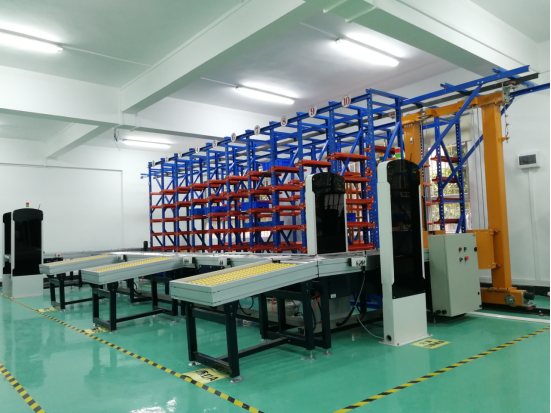

效果图2

2.3 主要模块介绍

2.3.1 基础数据单元

    基础数据单元包含仓库、货架、货位、托盘、供应商、产品种类、产品、客户、运输、存储、税种、币种、付款条件、清除订单数据、EPC导入生成和供应商产品关联;主要为整个智能仓储物流系统管理基础数据。

2.3.2 入库管理单元

2.3.2.1 入库单元功能介绍

智能仓储物流实训室基于物联网信息平台,以特高频RFID通道读卡器、特高频RFID手持机、高频RFID读卡器为感知体系,以仓储物流管理软件为支撑,形成高效统一的入库系统。可完成自动批量收货、立体库自动组托上架、入库商品监控。同时结合摄像头可实时观察仓库内工作人员工作情况,掌握工作进度,确操作保规范性

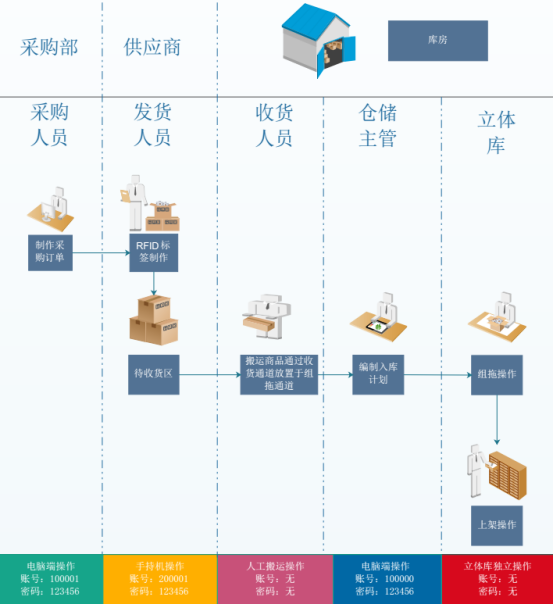

入库操作流程图

2.3.2.2 智能入库单元的特点

采用特高频RFID技术,可进行批量扫描、自动收货、入库商品监控、组托通道自动检测入库物品等智能功能,在提高入库精度的同时提升入库速度、加强入库安全;

标签可重复利用,降低管理成本。

2.3.3 库存管理单元

2.3.3.1 库存管理单元功能介绍

库存管理中的货位图,可按仓库、货架分级显示不同货位的物品存放情况;若货位上有物品,可查看货位上的物品信息,如产品编号、产品名称、库存数量。

2.3.4 出库管理单元

2.3.4.1 出库管理单元功能介绍

出库管理主要包括销售订单、出库计划。

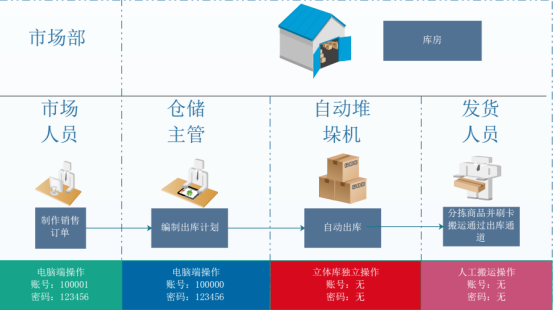

出库操作流程图

2.3.4.2出库管理单元的特点

● 通过物品出库自动搬运,自动运输货物到分拣口,减少人工拣货、搬运工作量

● 通过出库刷卡、出库通道检测在库物品,加强仓库安全性

2.3.5 人员管理单元

人员管理单元包含人员信息、权限管理、网络节点三大部分;人员信息为手持机和仓储物流网页登录共有的人员信息;权限管理为相应设备(如出库权限设备)的权限管理;网络节点管理为整个仓储物流系统硬件信息(如入库设备、手持终端、DPS、出库设备等)。

2.3.6 电子标签拣货系统

电子标签辅助拣货系统(PTL)是比较先进的、无纸化的电脑辅助拣货系统,可以使仓库或配送中心的订单处理过程简单化,它借助电子标签设备,由信号灯与数字显示作为辅助工具对物品进行拣货作业。物流中心采用PTL拣货技术能够极大的提高拣货效率、准确率,可以快速、正确、轻松的完成拣货工作,PTL拣货系统通过安装在拣货区货架上的灯光与鸣叫指示,显示物品存放的位置,指示拣货数量,实现快速拣货。

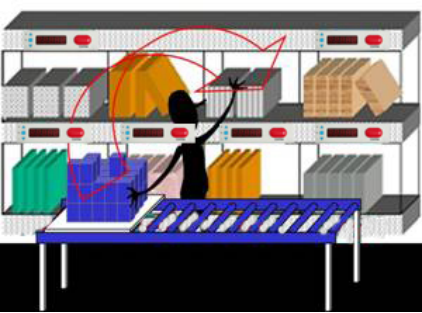

电子标签拣货系统示意图

2.3.7 物联网环境监测管理软件

物联网环境监测管理软件通过连接环境传感器,读取环境实时数据,以达到实时监控环境变化的效果,有利于对环境变化所带来的影响作出合理的对策,详见物联网环境监测管理软件使用说明书。

3.支撑课程及实验清单

智能仓储物流实训室可实现现代物流管理的大部分功能,学生在实训室中进行读取物品(射频卡)信息和状态、分析物品仓储过程、模拟实际仓储物流流程等实训实验。

智能仓储物流实训系统是由读卡器(Reader)与射频卡也就是所谓的应答器(Transponder)应用软件系统三个部份所组成。

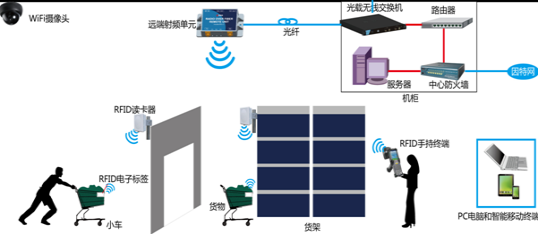

如图实训版仓储管理系统流程框图,射频卡(物品)靠近读卡器时,射频卡感应到读卡器产生的磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在射频卡芯片中的物品信息,信息通过WIFI设备服务器无线传输。在PC机中上层应用软件(实训版仓储管理软件)与WIFI设备服务器建立连接,从而使射频卡(物品)信息读入PC机中。


实训版仓储管理系统流程框图

实验课程及清单请联系:020-22883217
